DC- and
ZC-Versorgung für Bally / Stern MPU auf der Werkbank
Je nach Art und
Umfang ist das Messen und Prüfen an den vertikal in der Backbox
eingebauten Platinen sehr hinderlich. So ist eine Stromversorgung entstanden,
mit der Bally und Stern EE MPU's horizontal auf der Workbench liegend mit den notwendigen Spannungen und dem
Signal für den Zero-Crossing Detector versorgt werden
können. Herausgekommen ist dieses kleine Helferlein:

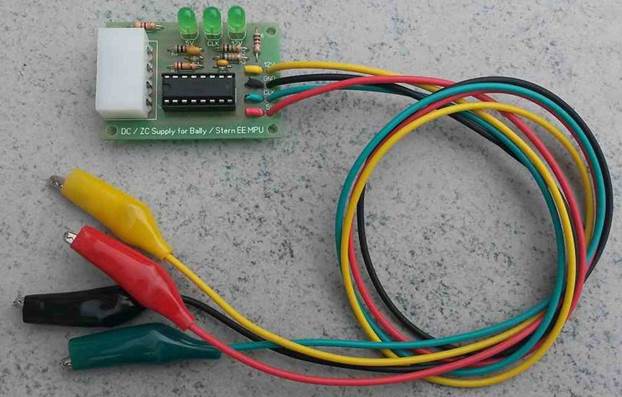

Der Adapter
kann direkt auf den Versorgungsstecker für 5 1/4" Peripheriegeräte eines
ausgemusterten PC-Netzteils gesteckt werden. Auf dem Adapter ist ein einfacher 100
Hz Rechteckgenerator zur Erzeugung des Zero-Crossing Signals integriert. So
lässt sich eine Bally -17er und -35er oder eine Stern -100er und -200er MPU
komplett außerhalb der Backbox booten. Die
Versorgungsspannungen (+5V, +12V, GND) und das Rechtecksignal können direkt
über farbige Krokodilklemmen an die jeweiligen Testpunkte der zu prüfenden MPU
gelegt werden. Drei Leuchtdioden zeigen das Vorhandensein der 5V und 12V sowie
des Taktsignals an.
Die Platine ist

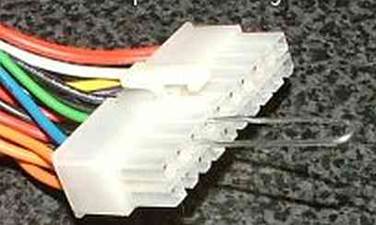

für die Versorgung über einen Versorgungsstecker für 5 ¼ ’’ Peripherie eines
PC-Netzteil ausgelegt. Normalerweise wird das Netzteil über die grüne
Steuerleitung (PS_ON) des Mainboard-Steckers eingeschaltet, in dem diese

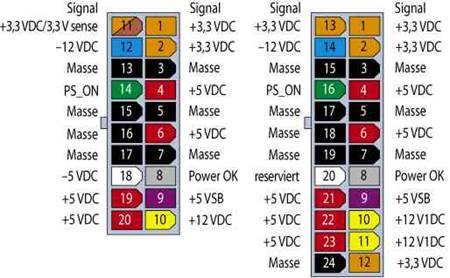

Leitung auf Masse (schwarz) gelegt wird. Dazu müssten bei einem 20 poligen Mainboardstecker Pin 14 mit z.B. Pin 13 und bei einem 24
poligen Mainboardstecker Pin 16 mit z.B. Pin 15
gebrückt werden.

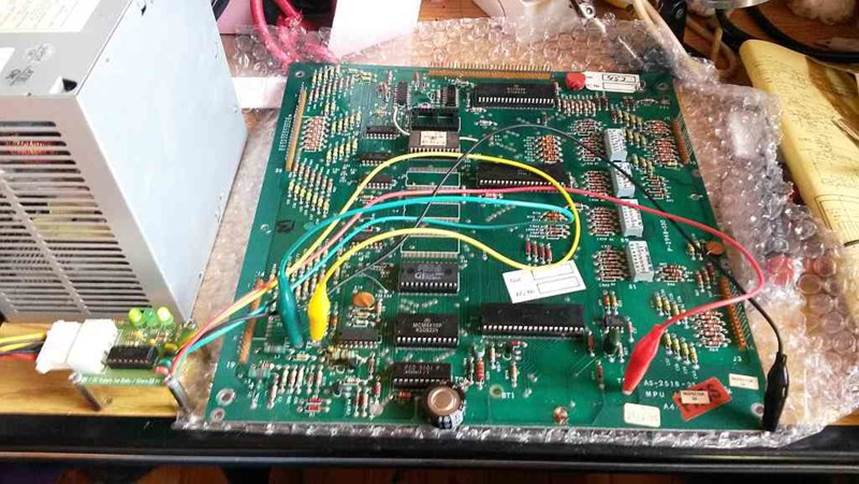

Auf der Werkbank sieht das dann so
aus:
Natürlich kann jede andere Platine, die 5V und/oder 12V benötigt, damit auf der
Workbench versorgt werden.

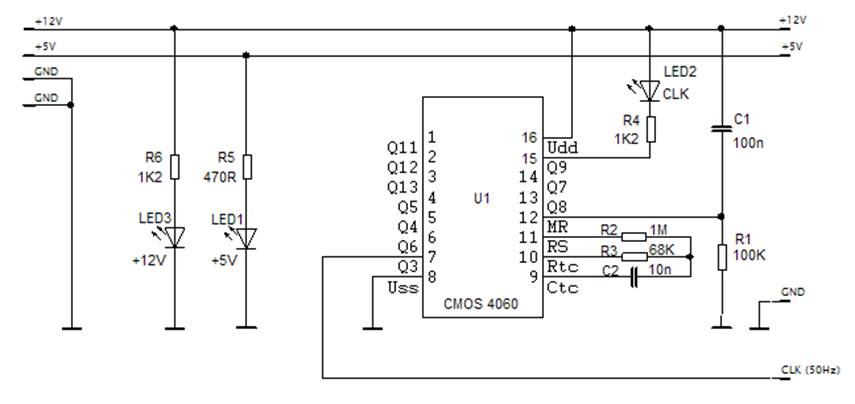

Schaltplan
des Adapters:
