Signalverfolger
/ Signalinjektor zur Prüfung der Signalwege auf Soundboards
Wenn man einen Fehler im analogen
Teil von Soundboards suchen möchte, wird man von den Vorzügen eines
Signalverfolgers / Signalinjektors profitieren, weil die Fehlersuche damit
schnell und einfach vonstattengeht.
Das Prüfgerät hatte ich mir vor einiger Zeit mal selber gebaut, da mir das
Messen des NF-Signals an einem eingebauten Soundboard mit Hilfe eines
Oszilloskop zu umständlich war. Zudem ist ein hörbares Signal einfacher zu
interpretieren, als die am Oszi angezeigte Kurve.
Dieses Kombigerät besteht aus je einem eigenständigen Signalverfolger sowie
einem Signalinjektor. Beide Prüfgeräte können unabhängig voneinander oder in
Kombination miteinander genutzt werden.
Der Signalinjektor erzeugt mit Hilfe eines astabilen Multivibrators ein Signal
mit einer Frequenz von ca. 500 Hz und einer einstellbaren Amplitude von 0 - 9 Vss. Die Schaltung ist so dimensioniert, dass der
Multivibrator einen negativ gerichteten Nadelimpuls erzeugt, der reich an
Oberwellen ist (bis weit in den VHF-Bereich). Dadurch ist auch die Prüfung bzw.
auditive Bewertung von Tiefpassfiltern möglich.
Das Signal kann bspw. am Anfang des analogen Signalweges (Ausgang eines DA
Wandlers) "injiziert" und mit Hilfe des Signalverfolgers an jeder
Stelle in seinem weiteren Verlauf auf Vorhandensein und Qualität überprüft
werden.
Der Signalverfolger besteht aus einem NF-Verstärker, der das abgetastete Signal
mit einem einstellbaren Faktor von 0 - 100 verstärkt und über den integrierten
Lautsprecher hörbar macht. Zur Prüfung sehr geringer Signalpegel kann die
Verstärkung mit Hilfe eines Schalters nochmals um den Faktor 10 (+20 dB)
angehoben werden. Die Eingangsimpedanz beträgt > 100 kOhm,
wodurch die zu prüfende Schaltung nur minimal belastet wird.
Das vom Soundboard generierte Analogsignal oder das per Signalinjektor
injizierte Signal kann damit an jeder Stelle des Signalverlaufes abgetastet und
hörbar gemacht werden.
Die Spannungsversorgung erfolgt durch eine 9V Blockbatterie. Dadurch ist
gewährleistet, dass keine Störsignale das Prüfergebnis über diesen Weg
beeinflussen

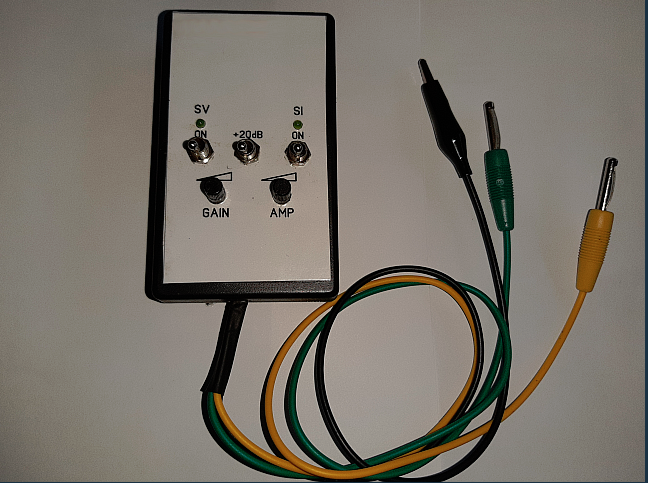

Das fertige Prüfgerät:
Das
Innenleben:

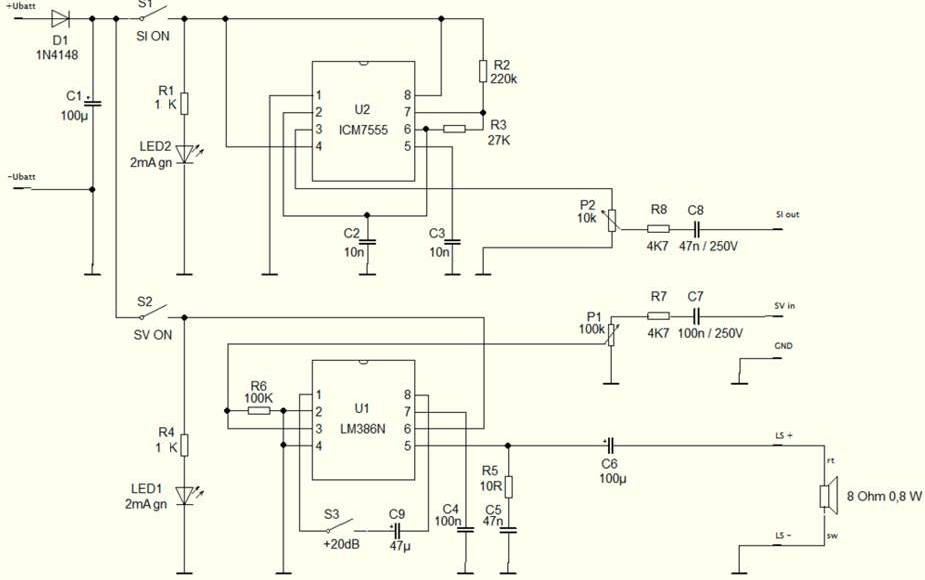

Und der
Schaltplan zum Nachbauen:
