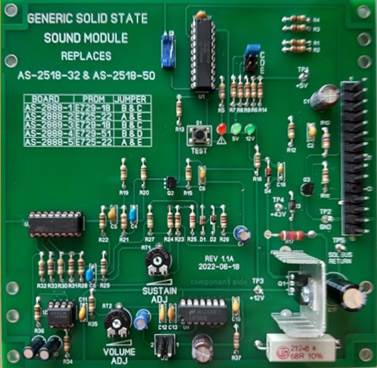

Generic Solid State
Sound Module (AS-2518-32 & AS-2518-50 Replacement)
Das
Generic Solid-State Sound Module ist ein vollwertiger
Ersatz für die Bally Sound-Boards AS-2518-32 und AS-2518-50. Diese sind je nach
installiertem Sound-PROM in folgende Sub-Typen unterteilt:
AS-2888-1:
Verwendet in Playboy, Six Million Dollar Man, Lost World, Supersonic, Voltan
AS-2888-2: Als Bestandteil des Chime-Replacement Kit auf Basis des AS-2518-32
AS-2888-3: Verwendet in KISS, Star
Trek
AS-2888-4: Verwendet in Dolly
Parton, Harlem Globetrotters on Tour, Paragon
AS-2888-5: Als Bestandteil des Chime-Replacement Kit auf Basis des AS-2518-50
Die Verarbeitung der Soundanforderungen seitens der MPU und
Generierung der jeweiligen Töne übernimmt ein PIC-Microcontroller. Dieser ersetzt insgesamt sieben z.T. obsolete ICs auf den originalen Boards,
so dass neben dem PIC nur noch drei weitere ICs für die Signalaufbereitung und
Verstärkung erforderlich sind. Status-LEDs zeigen das Vorhandensein der Versorgungsspannungen
sowie eine Soundanforderung seitens der MPU an.
Die Einstellung des Generic Solid
State Sound Modules auf den benötigten Sub-Typ erfolgt über einen Hakenschalter
für die Betriebsart und einen Jumper für die Tontabelle. Über einen Testswitch spielt
das Modul alle Töne der ausgewählten Tontabelle ab. In Kombination mit den LEDs
sind somit onboard Diagnosemöglichkeiten für den Fall
einer Störung vorhanden.
Wie oben bereits erwähnt, kann das Board nach Komplettierung
der Verdrahtung mit dem SDB und einem 8 Ohm Lautsprecher auch als Chime-Replacement in älteren Bally und Stern EE mit
mechanischem Glockenspiel eingesetzt werden:
Bally:
Eight Ball, Evel Knievel, Freedom, Mata Hari, Night
Rider, Power Play, Strikes & Spares
Stern: Memory Lane, Pinball, Stars, Stingray
