HV-Modul als Ersatz für die Hochspannungsregelung auf einem AS-2518-22 (-16)

Auf einem gebrauchten und defekten Solenoid Driver / Voltage Regulator Board AS-2518-22 (SDB) fehlten im Bereich der Hochspannungsregelung für die Displays ein paar Bauteile bzw. waren defekt, u.a. der 2N3584 mit seinem speziellen TO-66 Gehäuse. Dieser Transistor ist mittlerweile obsolet und originale daher nur noch schwer zu bekommen. Mit den in China angebotenen 2N3584 hatte ich kein Glück, denn diese haben sich als nicht funktionsfähig erwiesen. So ist diese Hochspannungsregelung in Modulbauweise entstanden. Grundlage war eine Spannungsversorgung, die mir schon bei früheren Röhrenprojekten gute Dienste geleistet hat. Diese habe ich für einen Regelbereich von 145 - 205 Volt modifiziert. Nachdem sämtliche Bauteile für die Hochspannungsregelung vom AS-2518-22 entfernt wurden, konnte das Modul einfach mit vier Schrauben auf dem SDB befestigt und mit drei Drähten verbunden werden. Auf dem Modul habe ich eine 5x20 mm Sicherung anstelle der originalen in dem krummen US-Format vorgesehen, sowie eine LED, die das Vorhandensein der Hochspannung bzw. nach dem Ausschalten auch eine Restspannung in den Elkos anzeigt.

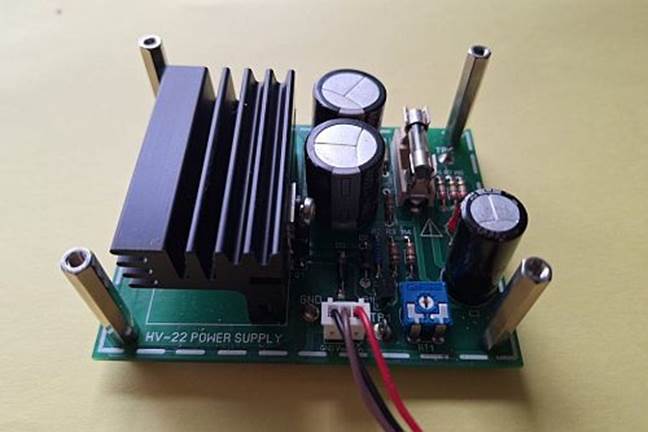

Das fertige Modul:

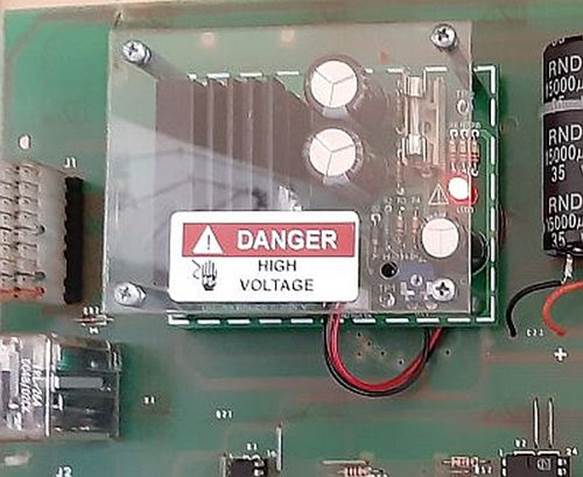

Montiert auf einem AS-2518-22:
