Low Cost SAY-IT-AGAIN AS 2518-81 (PT2399 based)
ich habe
mich mal an einem preisgünstigen Replacement Board
für das Bally AS-2518-81 Say It Again
Board versucht.
Das Board
basiert auf einen PT2399 Echo-Chip und kommt mit nur einer Handvoll weiterer
Bauteile aus. Es lässt sich direkt an ein Squawk &Talk Board mit dem 10 poligen
J2 (AS 2518-61B, z.B.Centaur) anschließen oder auch
nach einer kleinen Änderung auf einem der Vorgänger Squawk
&Talk Boards mit dem 6 poligen J2 (AS 2518-61, AS 2518-61A), z.B. Medusa.
Dieses Board bietet
eine Einstellmöglichkeit für die Intensität vom Echo und Delay.
Hier ein Klangbeispiel im Centaur:

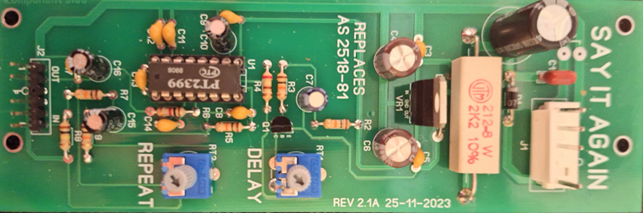

Das fertige Modul:

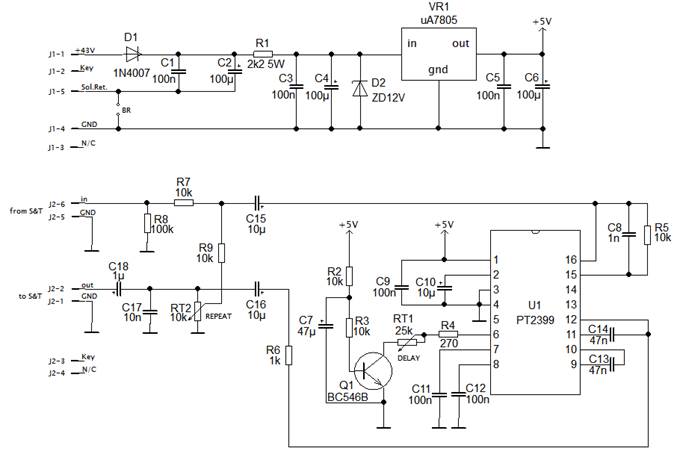

Schaltplan:
