Clock-Generator (DM9602 Ersatz) für Bally- / Stern-MPUs



Dieser kleine Clock-Generator erzeugt die notwendigen Taktsignale für eine Bally -17, -35, -133 sowie Stern-100 und -200 MPU. Es dient als Ersatz für den dort verbauten und mittlerweile obsoleten DM9602 (U16) und benötigt keine weiteren externen Komponenten. Durch die Verwendung eines PIC sind die Taktsignale mit einer Toleranz von 0.5% äußerst stabil. Diese ist beim DM9602 samt seiner Beschaltung wesentlich höher, was in Einzelfällen beim Einsatz des DIY Low Cost 5101 Adapter auf den o.g. MPUs zu Problemen beim Boot und Betrieb führen kann.

Clock Generator          Clock Generator

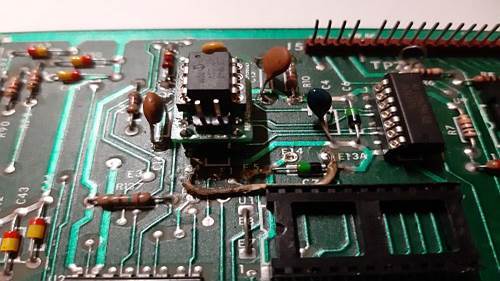

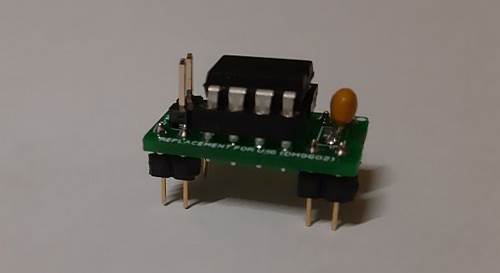

Der Clock-Generator ist plug & play und wird an Stelle des 16-poligen DM9602 gesteckt oder gelötet.
Auf dem Daughter-Board befindet sich ein Jumper, mit dessen Hilfe die Taktfrequenz von 550 kHz (Bally, Stern-100 und Stern-200 im Bally-Kompatibilitätsmodus)
auf 960 kHz (Stern-200 MPU mit Stern-200 ROM-Set) angepasst werden kann. Das Impuls /Pausen Verhältnis (Duty-Cycle) der Taktsignale beträgt exakt 1:1 (=50%)
