Magnet-Protection Board für Bally Centaur / Centaur II
Das Magnet-Protection Board sichert den Magneten in einem CENTAUR / Centaur II ab. Es sorgt dafür, dass der Magnet im Falle eines Defektes am SDB (meistens Q18 dauerleitend) sicher abgeschaltet wird.
Da der Magnet im CENTAUR im Gegensatz zu moderneren Geräten nicht impulsgesteuert, sondern schlicht mit einem Transistor ein- und wieder ausgeschaltet wird, wäre eine Lösung mit Hilfe einer Sicherung nicht zielführend, da im Fehlerfall - erstmal - keine Stromerhöhung auftreten würde. Löst sie aber aus, dann wäre die Magnetspule zu diesem Zeitpunkt bereits durch einen Wicklungsschluss als Folge einer, durch den Dauerbetrieb verursachten Überhitzung irreversibel beschädigt. Ein Ersatz ist so gut wie gar nicht mehr zu bekommen.
Funktionsweise:
Wird der Magnet im Spiel durch die MPU über Q18 vom SDB angesteuert, erhält auch die Schutzschaltung ihre Versorgungsspannung und schaltet den Magnet ein um die Kugel in Position zu halten.
Schaltet die MPU den Magnet nach ca. 3-4 Sekunden wieder aus, erhält somit auch die Schaltung keine Spannung mehr. Alles geht zurück auf Null, alles ist gut.
Nun zum Fehlerfall: Q18 ist durchgeschlagen und dauernd leitend. Die Schutzschaltung erhält ihre Versorgungsspannung und schaltet den Magnet erstmal ein. Das wäre ja auch ohne Schutzschaltung so.
Liegt die Versorgungsspannung nach einer Zeit von ca. 5 Sekunden immer noch an, wird der Magnet abgeschaltet, damit er sich nicht überhitzt und beschädigt wird.
Gleichzeitig wird eine rote LED als Warnhinweis für den "Operator" eingeschaltet. Diese ist durch die geöffnete Kassentür sichtbar.
Das wäre dann nach jedem Einschalten des Gerätes so, bis der Fehler beseitigt wurde.
Die Schutzschaltung findet auf einer 5 x 5 cm kleinen Platine Platz, die keine weitere Stromversorgung benötigt und einfach in den Magnetstromkreis geschaltet wird. Diese lässt sich auf der Spielfeldunterseite im Bereich des Magneten festschrauben und verdrahten.

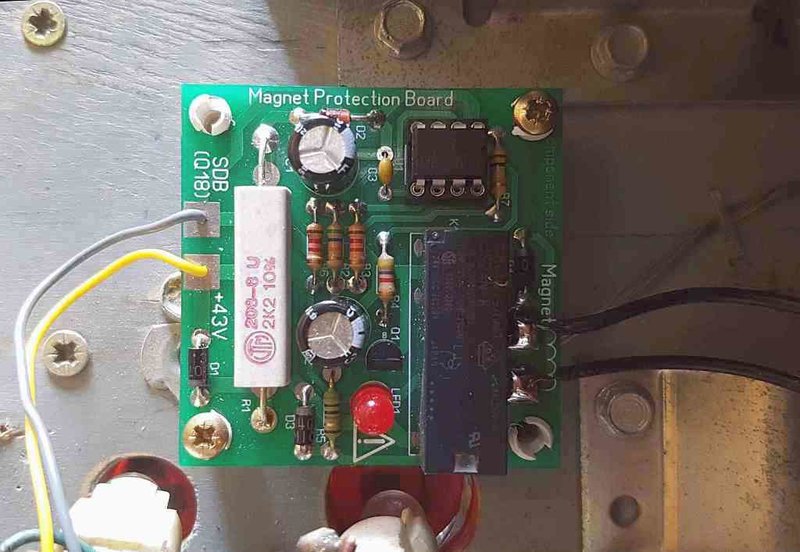

Eingebautes und verdrahtetes Board:
