SAD4096 Replacement für
Bally SAY IT AGAIN Module AS-2518-81

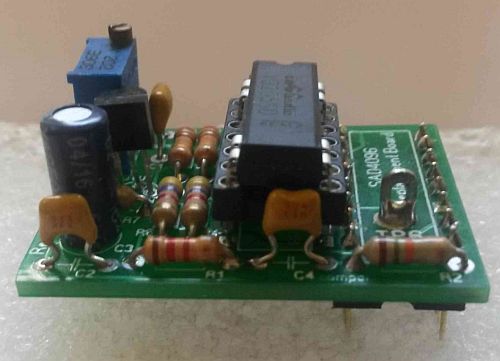

Dieses kleine Daughterboard
dient als Ersatz für den obsoleten BBD Chip SAD 4096 des Herstellers RETICON
zum Einsatz auf dem Bally Say It Again
Board AS 2518-81. Um die Aufgabe des SAD 4096 zu übernehmen, wurde ein
ebenfalls 4096-stage umfassender und noch gut erhältlicher BBD vom Typ V3205SD
des Herstellers coolaudio eingesetzt.
Da dieses IC ein anderes Pinout, eine niedrigere
Versorgungsspannung sowie kleinere Signalpegel benötigt, wurde zur Adaption an
die für den SAD 4096 vorhandene Umgebung dieses Daughterboard
entwickelt.
Das Board lässt sich problemlos in den 16 poligen IC Sockel des SAD 4096
einsetzen.

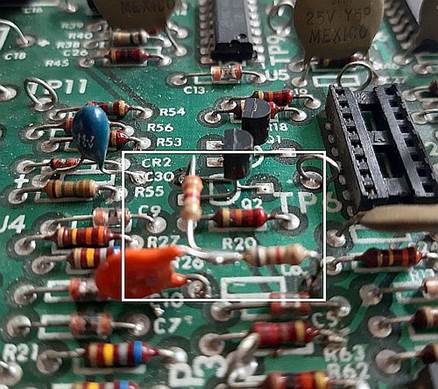

Um den Signalpegel an den V3205SD anzupassen, ist eine kleine Änderung auf dem

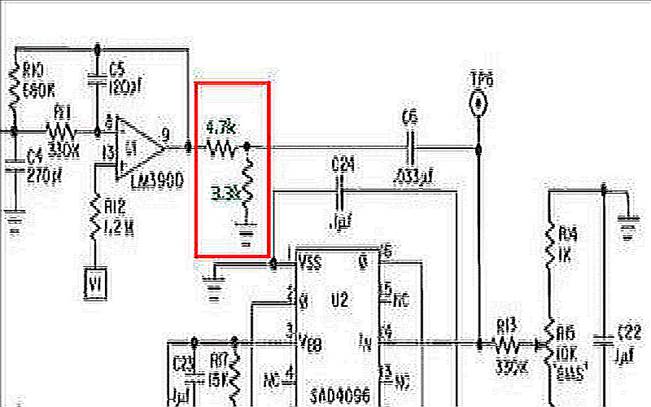

SIA-Board notwendig. Das Audiosignal wird über einen aus zwei Widerständen
bestehenden Spannungsteiler auf den notwendigen Pegel abgeschwächt.

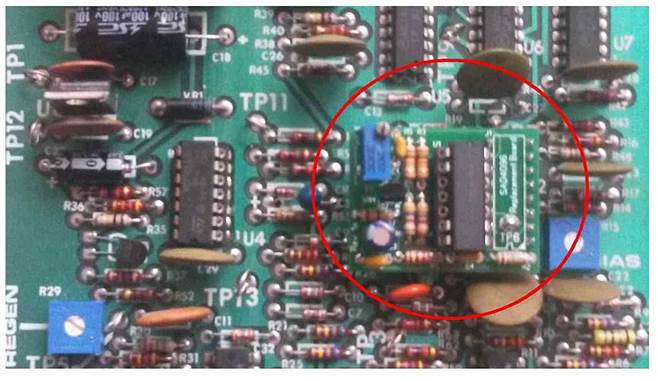

Anschließend wird das Daughterboard in den Sockel für
den 16-poligen SAD4096 gesetzt.
Mit dem Potentiometer auf dem Daughterboard wird
die Versorgungsspannung für den V3205SD auf ca. 7,5V eingestellt. Die
abschließende Abgleichprozedur ist wie in der FO 560-3 beschrieben
durchzuführen.
