Proximity Detector Boards / Eddy Sensor Boards

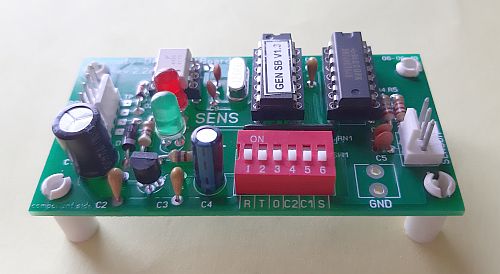

Generic Auto Proximity Sensor Modul
Dieses Modul ersetzt die Eddy Boards A-16922, A-18543, A-22149
- SCARED STIFF [SS] (Bally Midway)
- THEATRE OF MAGIC [ToM] (Bally Midway)
- STAR TREK: THE NEXT GENERATION [STTNG] (Williams)
- ROAD SHOW [RS] (Williams)
- MONSTER BASH [MB] (Williams)
Das Board kalibriert sich nach jedem Einschalten selbsttätig.
Die beiden LED zeigen den Kalibrierungsvorgang und die Erkennung der Metallkugel an.
Mit den DIP-Schaltern können folgende Optionen eingestellt werden:
- Rekalibrierung nach jeder Kugelerkennung
- Neukalibrierung nach 5 Min ohne Kugelerkennung
- Impulslänge für die Switchmatrix
- Messbereich/Empfindlichkeit
- Verwendeter Sensortyp
Das Board ist plug & play. Somit ist ein einfacher 1:1 Tausch des vorhandenen Boards möglich.
HINWEISE:
Die Abmessungen des Proximity Detector Board betragen 75 x 40 mm und der Abstand der Befestigungslöcher 67 x 30 mm. Es ist damit etwas größer als die originalen Eddy Boards und die Holzschrauben für die Befestigung befinden sich an neuen Stellen.
Die Boards sind für den Einsatz in den originalen B/W Spielfeldern ausgelegt. Für den Einsatz in Repro-Spielfeldern mit einer geringenen Frästiefe für die Aufnahme der Sensoren kann keine Funktionsgarantie gegeben werden.
Ausstattung:
- Proximity Detector Board incl. Befestigungsmaterial

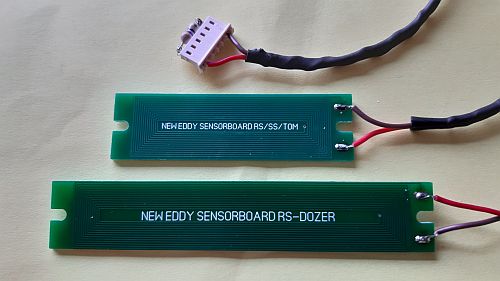

- ein für den jeweiligen Einsatzort auf das Board abgestimmter Sensor
- ausführliche Montage- und Bedienungsanleitung
| Ausführungen |
| Lanes STTNG, MB, ToM |
| RS (RED&TED), SS |
| RS (Dozer) |
| ToM (Trunk) |

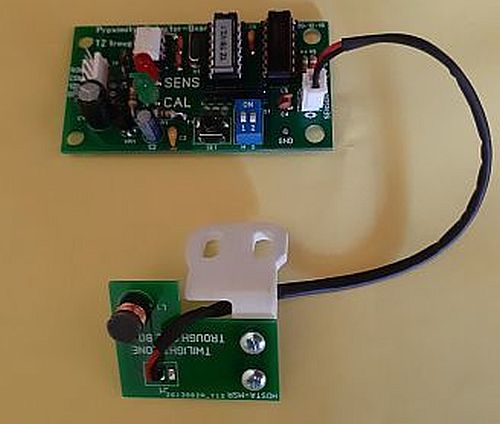

Proximity Sensor Modul TWILIGHT ZONE TROUGH
Diese Kombination aus Proximity Detector Board und Trough Coil Board ersetzt das Prox Opto Sensor Assembly A-16534 und das Trough Coil Assembly A-16528 vor der Balltruhe im Bally Midway TWILIGHT ZONE.
Zwei Leuchtdioden zeigen den Status des Kalibrierungsvorganges und der Kugelerkennung an.
Das Board ist plug & play. Somit ist ein einfacher 1:1 Tausch der vorhandenen Boards möglich.
Nach der Installation ist ein einmaliger Abgleich notwendig, der einfach durch Tastendruck durchgeführt wird.
Auch bei diesem Board erfolgt eine Statusanzeige über zwei LED.
Die beiden DIP-Schalter sind in Verbindung mit einem Microtaster für den Kalibrierungsvorgang notwendig.
HINWEIS: Die Abmessungen des Proximity Detector Board betragen 72 x 40 mm und der Abstand der Befestigungslöcher 64 x 30 mm.
Ausstattung:
- Proximity Detector Board incl. Befestigungsmaterial
- Eddy Coil Board incl. Befestigungswinkel
- ausführliche Montage- und Bedienungsanleitung
| Ausführung |
| TZ Trough |

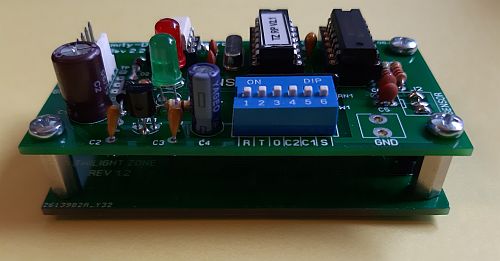

Auto Proximity Sensor Modul TWILIGHT ZONE RAMP
Dieses Modul ersetzt das Ramp Prox Opto Sensor Assy. A-16535 auf der Rampe unter dem Spielfeld des Midway TWILIGHT ZONE.
Die untere Platine beherbergt den eigentlichen induktiven Sensor und die obere die Schaltung für die Auswertung und Ansteuerung der Switchmatrix.
Das Board kalibriert sich nach jedem Einschalten selbsttätig.
Die beiden LED zeigen den Kalibrierungsvorgang und die Erkennung der Metallkugel an.
Mit den DIP-Schaltern können folgende Optionen eingestellt werden:
- Rekalibrierung nach jeder Kugelerkennung
- Neukalibrierung nach 5 Min ohne Kugelerkennung
- Impulslänge für die Switchmatrix
- Messbereich/Empfindlichkeit
- automatische Blockadeerkennung des Sensors
Das Board ist plug & play. Somit ist ein einfacher 1:1 Tausch des vorhandenen Boards möglich.
Ausstattung:
- Proximity Detector Modul
- ausführliche Montage- und Bedienungsanleitung
| Ausführung |
| TZ Ramp |
