AY-3-8910 --> AY-3-8912 Adapter für das Bally Squawk & Talk Board

Da der auf dem Squawk & Talk Board verbaute Synthesizer Chip AY-3-8912 (U12) mittlerweile kaum noch zu  bekommen ist und - wenn überhaupt - sehr teuer angeboten wird, habe ich  mir folgende Modifikation ausgedacht um einen defekten oder fehlenden  AY-3-8912 ersetzen zu können:

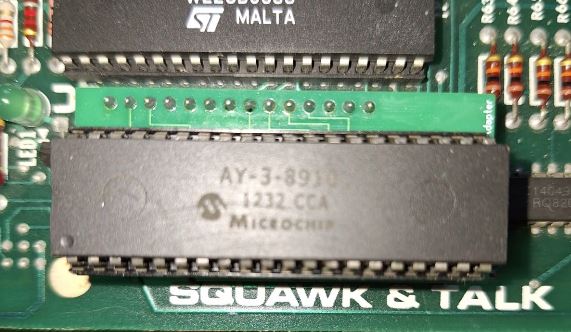

Der 28-Pin AY-3-8912 ist die abgespeckte Version des 40-Pin AY-3-8910, der den AY-3-8912 ohne Einschränkungen ersetzen kann. So habe ich eine kleine Platine entworfen, um die notwendigen Pins des AY-3-8910 auf den 28 poligen Sockel für den AY-3-8912 zu adaptieren. Dieser Adapter wird entsprechend auf die Position U12 auf dem S&T gesteckt und auf den Adapter dann der noch gut erhältliche und recht preiswerte AY-3-8910.
