Multi-ROM-Bridge für das Bally Squawk & Talk Board

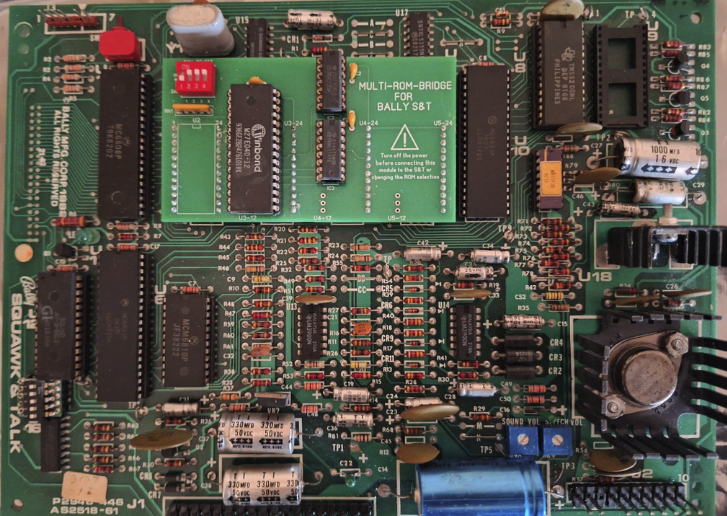

Da ich mich häufig mit dem Bally S&T Board beschäftige, habe ich mir eine Multi ROM Bridge für das Board gefertigt. Das erspart mir das Brennen der Sound-ROMs, eine evtl. Anpassung der Drahtbrücken und macht ein S&T universell einsetzbar. Die Bridge wird einfach auf die ROM Steckplätze eines Bally AS-2518-61 (vorzugsweise AS-2518-61B bzw. Rev. D gesteckt, nachdem das S&T einmalig für den Einsatz von 4 x 2732 EPROMs gejumpert wurde.
Sofern ein dauerhafter Einsatz vorgesehen ist, kann die Multi-ROM-Bridge alternativ auch direkt anstelle der vier IC-Sockel auf das S&T gelötet werden.
Die Multi ROM Bridge enthält die Sound ROMs folgender Geräte:
- Centaur
- Fathom
- Spectrum
- Medusa
- Embryon
- Fireball II
- Elektra
- Vector
- Mrs. & Mr. Pacman
- Flash Gordon (EN)
- Flash Gordon (FR)
- Rapid Fire
- Eight Ball Deluxe (LE)
- Eight Ball Champ
- Beat the Clock
Die gewünschte ROM Kombination lässt sich per DIP-Schalter auswählen, so dass ein mit der Bridge ausgestattetes AS-2518-61 universell in den o.g. Geräten eingesetzt werden kann. Darüber hinaus ist das Test ROM von Leon Borré für Servicezwecke auswählbar.

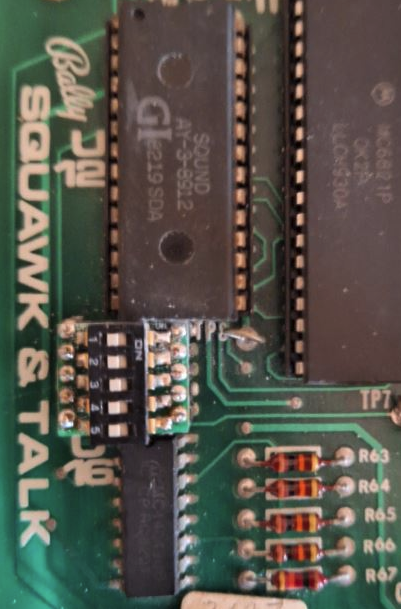

Da je nach ausgewählter ROM Kombination der Synthesizer U12 (AY-3-8912) gezogen oder gesteckt werden muss und entsprechend die fünf EE-Brücken (Jumper) aus- bzw. eingelötet werden müssen, habe ich mir zur einfacheren Handhabung ein EE-Jumper Board gefertigt. Mittels dessen DIP-Switches ist ein einfaches öffnen bzw. schließen der EE-Brücken möglich.
