SAD4096 Replacement für Bally SAY IT AGAIN Module AS-2518-81

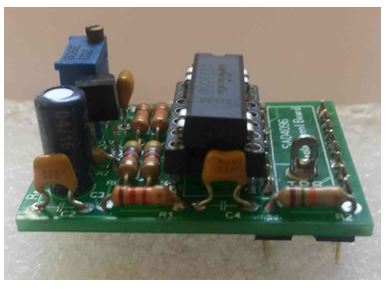

Dieses kleine Daughterboard dient als Ersatz für den obsoleten BBD Chip  SAD 4096 des Herstellers RETICON zum Einsatz auf dem Bally Say It Again  Board AS 2518-81. Um die Aufgabe des SAD 4096 zu übernehmen, wurde ein  ebenfalls 4096-stage umfassender und noch gut erhältlicher BBD vom Typ  V3205SD des Herstellers coolaudio eingesetzt.
Da dieses IC ein anderes Pinout, eine niedrigere Versorgungsspannung  sowie kleinere Signalpegel benötigt, wurde zur Adaption an die für den  SAD 4096 vorhandene Umgebung dieses Daughterboard entwickelt.

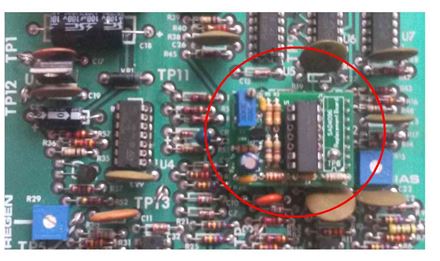

Das Board lässt sich problemlos in den 16 poligen IC Sockel des SAD 4096 einsetzen.

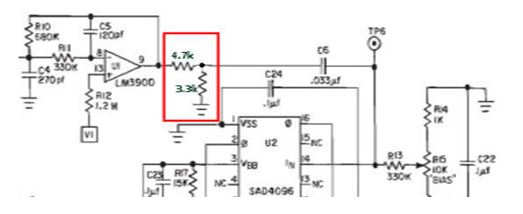

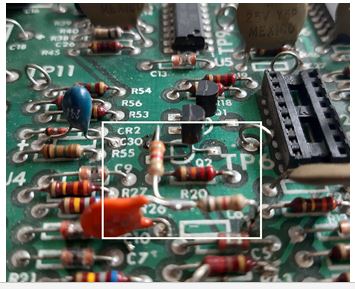

Um den Signalpegel an den V3205SD anzupassen, ist eine kleine Änderung auf dem SIA-Board notwendig. Das Audiosignal wird über einen aus zwei Widerständen bestehenden Spannungsteiler auf den notwendigen Pegel abgeschwächt.

Mit dem Potentiometer auf dem Daughterboard wird die Versorgungsspannung für den V3205SD auf ca. 7,5V eingestellt. Die abschließende Abgleichprozedur ist wie in der FO 560-3 beschrieben durchzuführen.
